Öleingespritzter Schraubenkompressor Atlas Copco GA 5 VSDs - 13 P

Eine Energieeinsparung von bis zu 35 % wurde durch die Kompressoren der ersten Generation mit variabler Drehzahlregelung von Atlas Copco erreicht.

Unsere VSD+-Modelle haben bis zu 50 % erreicht. Die Messlatte liegt nun bei den GA VSDS-Modellen, die Energieeinsparungen von bis zu 60 % aufweisen.

Die Entwicklung des neuen GA 5–37 VSDS richtet sich an eine Generation, die Wert auf Leistung und Nachhaltigkeit legt.

Technische Daten des Kompressors (Standardvariante)

Nutzbarer Volumenstrom bei Betriebsüberdruck:

4,0 bar: 6,9 – 19,1 l/s = 0,41 – 1,15 m3/min

7,0 bar: 6,6 – 19,1 l/s = 0,40 – 1,15 m³/min

10,0 bar: 6,1 – 15,3 l/s = 0,37 – 0,92 m³/min

13,0 bar: 6,0 – 15,0 l/s = 0,36 – 0,90 m³/min

Gesamt-Leistungsbedarf bei Betriebsüberdruck:

4,0 bar: 2,4 – 5,9 kW

7,0 bar: 3,2 – 7,4 kW

10,0 bar: 4,1 – 7,5 kW

13,0 bar: 5,3 – 9,0 kW

Drehzahlbereich bei Betriebsüberdruck:

4,0 bar: 1.900 – 4.500 min-1

7,0 bar: 1.900 – 4.500 min-1

10,0 bar: 1.900 – 3.750 min-1

13,0 bar: 1.900 – 3.750 min-1

Motornennleistung: 5,5 kW

Druck: max. 13 bar

Schalldruckpegel: 62 db(A)

Druckluftanschluss: G 1/2"

Spannung/Frequenz: 400 V / 50 Hz

Abmessungen: (Länge/Breite/Höhe): 700 / 700 / 1495 mm

Gewicht: 223 kg

Lieferumfang des Kompressors (Standardvariante)

• Robuster Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung und Gabelstapleraufnahmen
• Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor

• Luftansaugfilter, Wirkungsgrad 99,9 % für Partikel ≥ 3 µm
• Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider
• Komplett mit Erstölfüllung
• Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter
• Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank
• Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54
• Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch)
• NEOS NEXT - Frequenzumrichter in der Kompressorschallhaube integriert
• Drehzahlgeregelter Lüfter
• Intelligentes thermostatisches Regelventil
• Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen
• Smartbox
• EQ2i integriert

Jeder Kompressor durchläuft einen Probelauf. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Der Kompressor entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

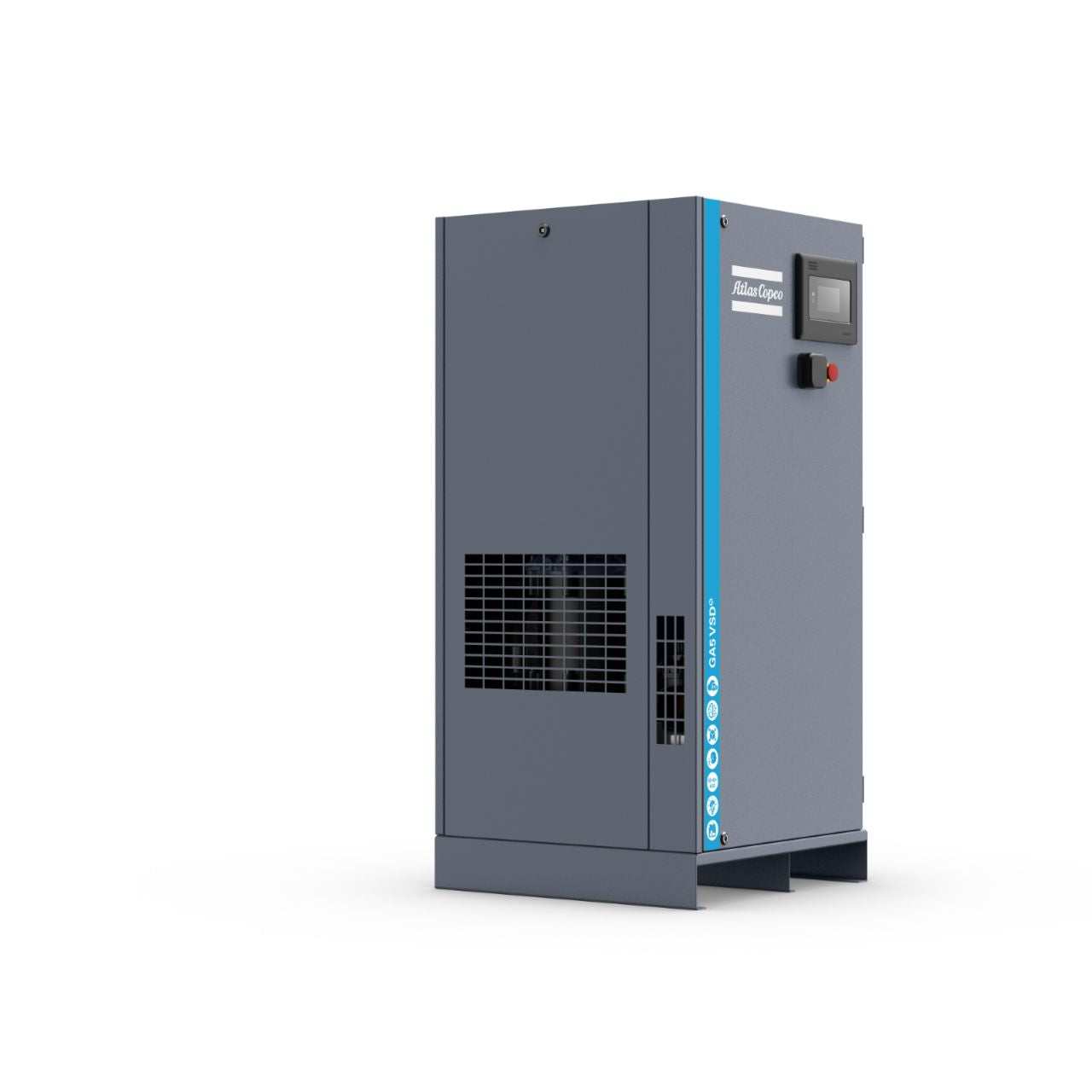

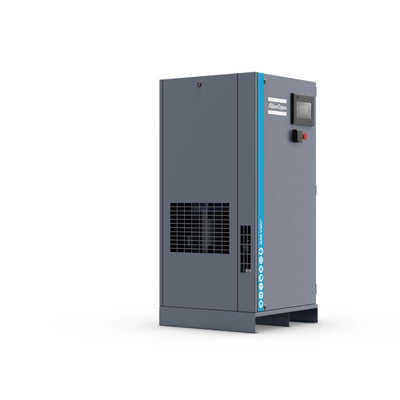

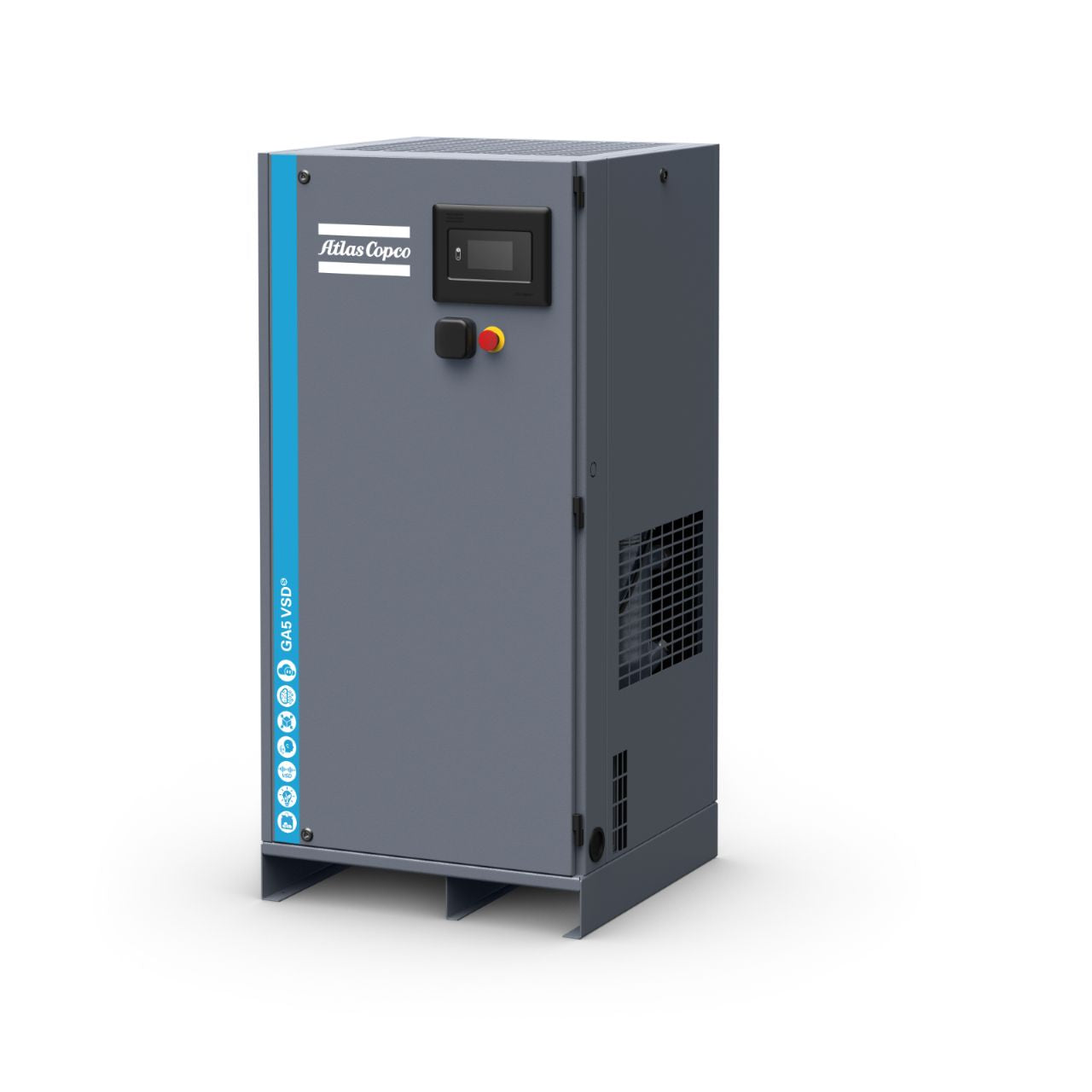

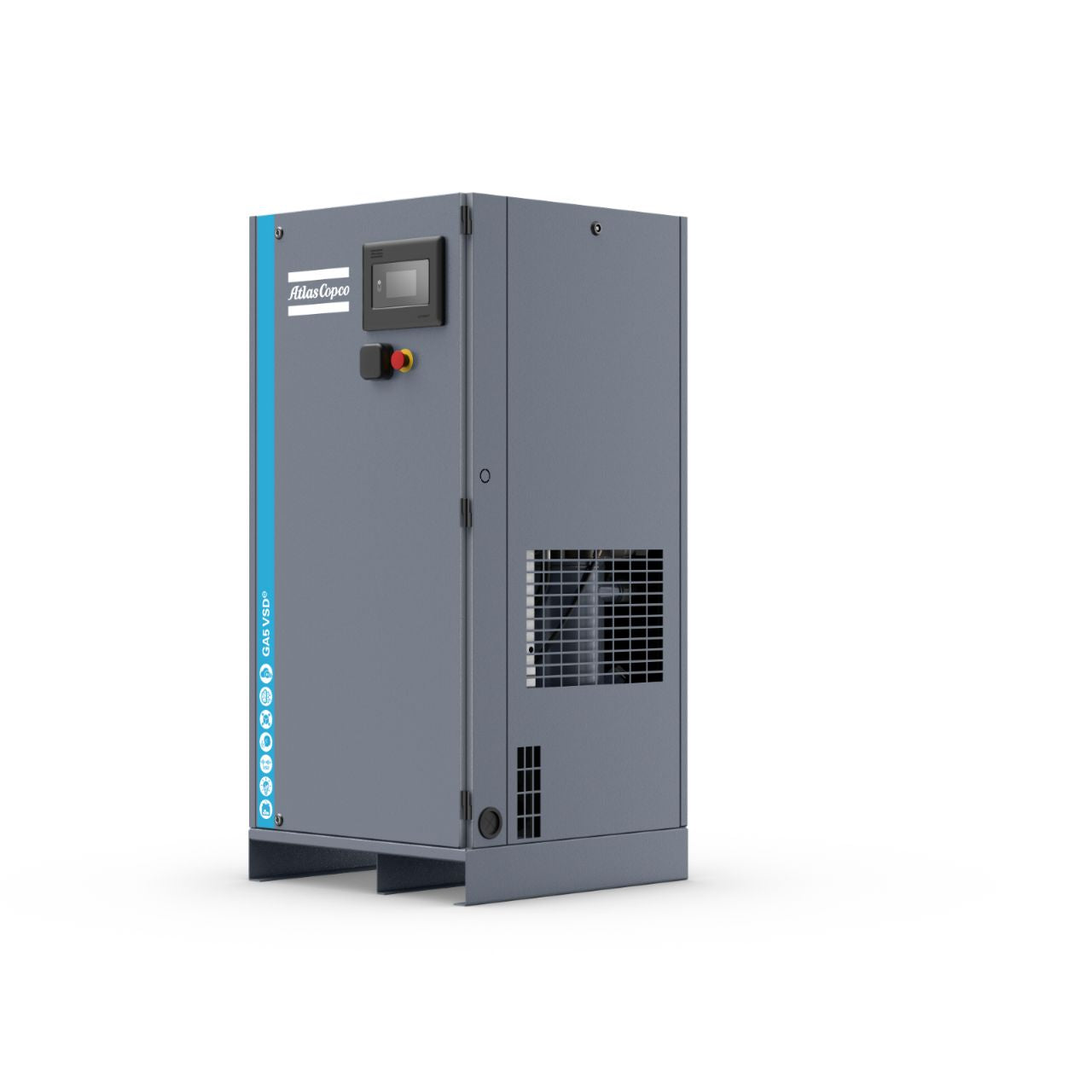

Bilder © Atlas Copco, das tatsächliche Produkt kann abhängig von der gewählten Ausstattung geringfügig vom Produktbild abweichen.
