Ölfreier Schraubenkompressor Atlas Copco AQ 30 VSD - P

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig, wassereingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt.

Technische Daten des Kompressors

Nutzbarer Volumenstrom bei Betriebsüberdruck:

4,0 bar: 21,9 – 83,4 l/s = 1,31 – 5,00 m3/min

7,0 bar: 22,5 – 82,7 l/s = 1,35 – 4,96 m³/min

10,0 bar: 22,5 – 76,7 l/s = 1,35 – 4,60 m³/min

12,75 bar: 21,8 – 61,1 l/s = 1,31 – 3,67 m³/min

Gesamt-Leistungsbedarf bei Betriebsüberdruck:

4,0 bar: 7,2 – 30,7 kW

7,0 bar: 9,5 – 37,6 kW

10,0 bar: 11,5 – 40,6 kW

12,75 bar: 13,5 – 35,8 kW

Drehzahlbereich bei Betriebsüberdruck:

4,0 bar: 2.500 – 8.600 min-1

7,0 bar: 2.500 – 8.600 min-1

10,0 bar: 2.500 – 7.600 min-1

12,75 bar: 2.500 – 6.683 min-1

Motornennleistung: 30 kW

Druck: max. 13 bar

Schalldruckpegel: 72 db(A)

Druckluftanschluss: G 1"

Spannung/Frequenz: 400 V / 50 Hz

Abmessungen: (Länge/Breite/Höhe): 1.967 / 974 / 1.500 mm

Gewicht: 740 kg

Lieferumfang des Kompressors

• Stahlgrundrahmen für fundamentlose Aufstellung, mit Gabelstapleraufnahmen. Kompressor und Motor auf Grundrahmen elastisch gelagert.
• Luftansaugfilter mit Zyklonabscheider und optischem Druckdifferenzindikator, Wirkungsgrad 99,9 % für Partikel ≥ µm.
• Integrierter luftgekühlter Nachkühler mit integriertem Wasserabscheider und automatischem Kondensatablass.
• Drehzahlgeregelter Kompressor mit Direktantrieb und angeflanschtem E-Motor
• Schallhaube mit abnehmbaren Front- und Rückteilen aus Stahlblech, mit schalldämmender Stahlblechauskleidung und integriertem Schaltschrank
• Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet und integriertem Frequenzumrichter, stahlblechgekapselt in Schutzart IP 54.
• Kompressorsteuerung über stufenlose Drehzahlregelung (Elektronikon® MK V Graphic) und elektronischem Frequenzumrichter (Siemens).
• Integrierte Multikompressorsteuerung als Option möglich.
• Umkehr-Osmosesystem und Filteranlage.

Jeder Kompressor durchläuft einen Probelauf. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Der Kompressor entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

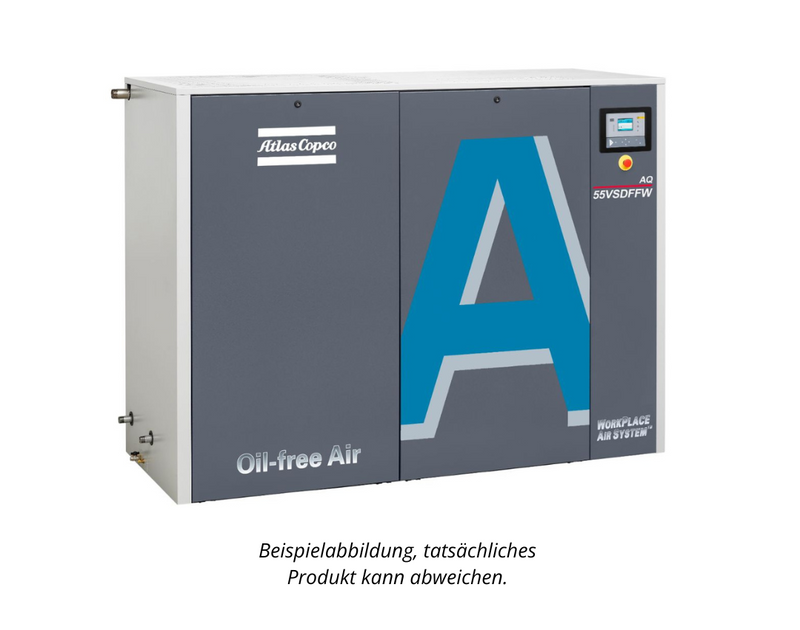

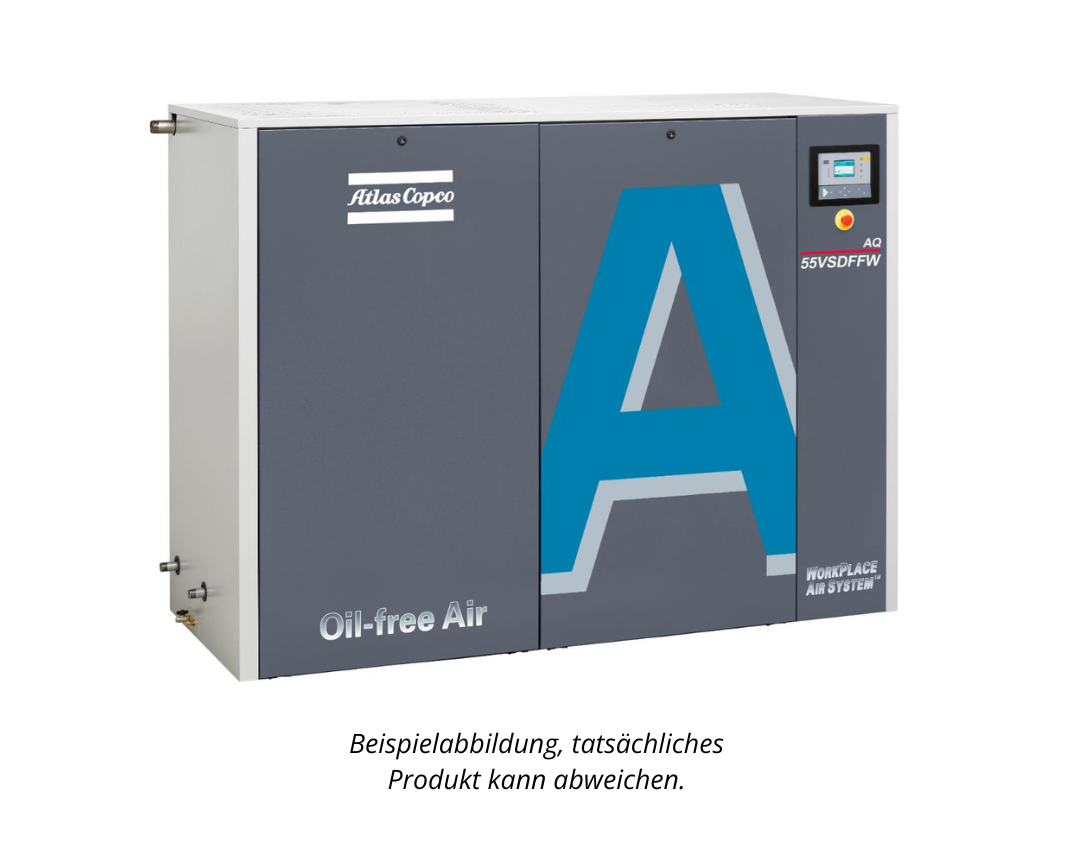

Bilder © Atlas Copco, das tatsächliche Produkt kann abhängig von der gewählten Ausstattung geringfügig vom Produktbild abweichen.
