Kompressor Typ Atlas Copco AQ 22 VSD - P

Bestellbar. Lieferbar in Kürze.
Art.-Nr.: 8153300044
63.190,00 € UVP zzgl. MwSt.
Regulärer Preis 41.073,50 € zzgl. MwSt.
48.877,46 € inkl. MwSt.
Regulärer Preis Aktionspreis
41.073,50 € zzgl. MwSt.

35% gespart

Sie haben Fragen zum Produkt?

Kontaktieren Sie uns!

Bestpreisgarantie

Datenblatt herunterladen

Ölfreier Schraubenkompressor Atlas Copco AQ 22 VSD - P

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig, wassereingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt.



Technische Daten des Kompressors



Nutzbarer Volumenstrom bei Betriebsüberdruck:

4,0 bar: 21,9 – 65,8 l/s = 1,31 – 3,95 m3/min

7,0 bar: 22,5 – 65,5 l/s = 1,35 – 3,93 m³/min

10,0 bar: 22,5 – 54,2 l/s = 1,35 – 3,25 m³/min

12,75 bar: 21,8 – 41,7 l/s = 1,31 – 2,86 m³/min

Gesamt-Leistungsbedarf bei Betriebsüberdruck:

4,0 bar: 7,2 – 22,2 kW

7,0 bar: 9,5 – 27,7 kW

10,0 bar: 11,5 – 26,7 kW

12,75 bar: 13,5 – 23,6 kW

Drehzahlbereich bei Betriebsüberdruck:

4,0 bar: 2.500 – 6.700 min-1

7,0 bar: 2.500 – 6.617 min-1

10,0 bar: 2.500 – 5.617 min-1

12,75 bar: 2.500 – 4.700 min-1

Motornennleistung: 22 kW

Druck: max. 13 bar

Schalldruckpegel: 70 db(A)

Druckluftanschluss: G 1"

Spannung/Frequenz: 400 V / 50 Hz

Abmessungen: (Länge/Breite/Höhe): 1.967 / 974 / 1.500 mm

Gewicht: 740 kg



Lieferumfang des Kompressors

  • Stahlgrundrahmen für fundamentlose Aufstellung, mit Gabelstapleraufnahmen. Kompressor und Motor auf Grundrahmen elastisch gelagert.
  • Luftansaugfilter mit Zyklonabscheider und optischem Druckdifferenzindikator, Wirkungsgrad 99,9 % für Partikel ≥ µm.
  • Integrierter luftgekühlter Nachkühler mit integriertem Wasserabscheider und automatischem Kondensatablass.
  • Drehzahlgeregelter Kompressor mit Direktantrieb und angeflanschtem E-Motor
  • Schallhaube mit abnehmbaren Front- und Rückteilen aus Stahlblech, mit schalldämmender Stahlblechauskleidung und integriertem Schaltschrank
  • Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet und integriertem Frequenzumrichter, stahlblechgekapselt in Schutzart IP 54.
  • Kompressorsteuerung über stufenlose Drehzahlregelung (Elektronikon® MK V Graphic) und elektronischem Frequenzumrichter (Siemens).
  • Integrierte Multikompressorsteuerung als Option möglich.
  • Umkehr-Osmosesystem und Filteranlage.



Jeder Kompressor durchläuft einen Probelauf. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Der Kompressor entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

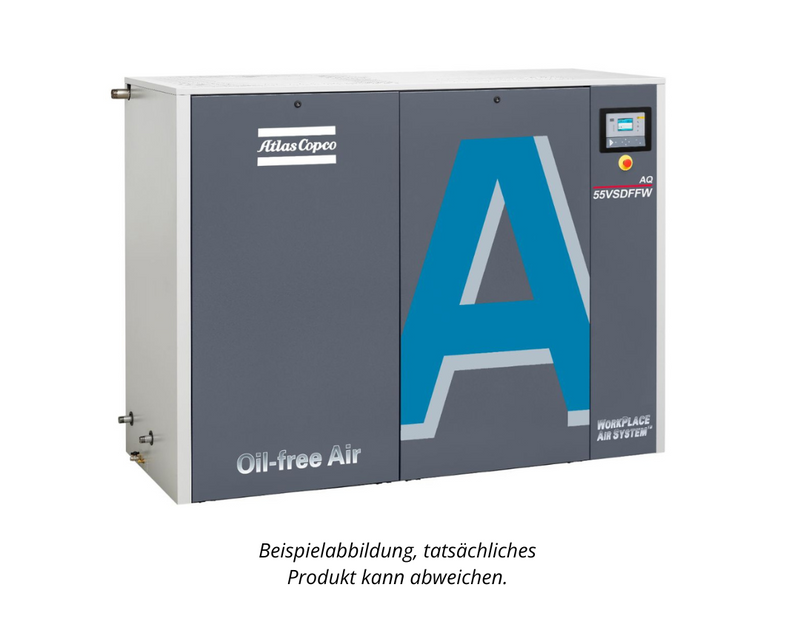

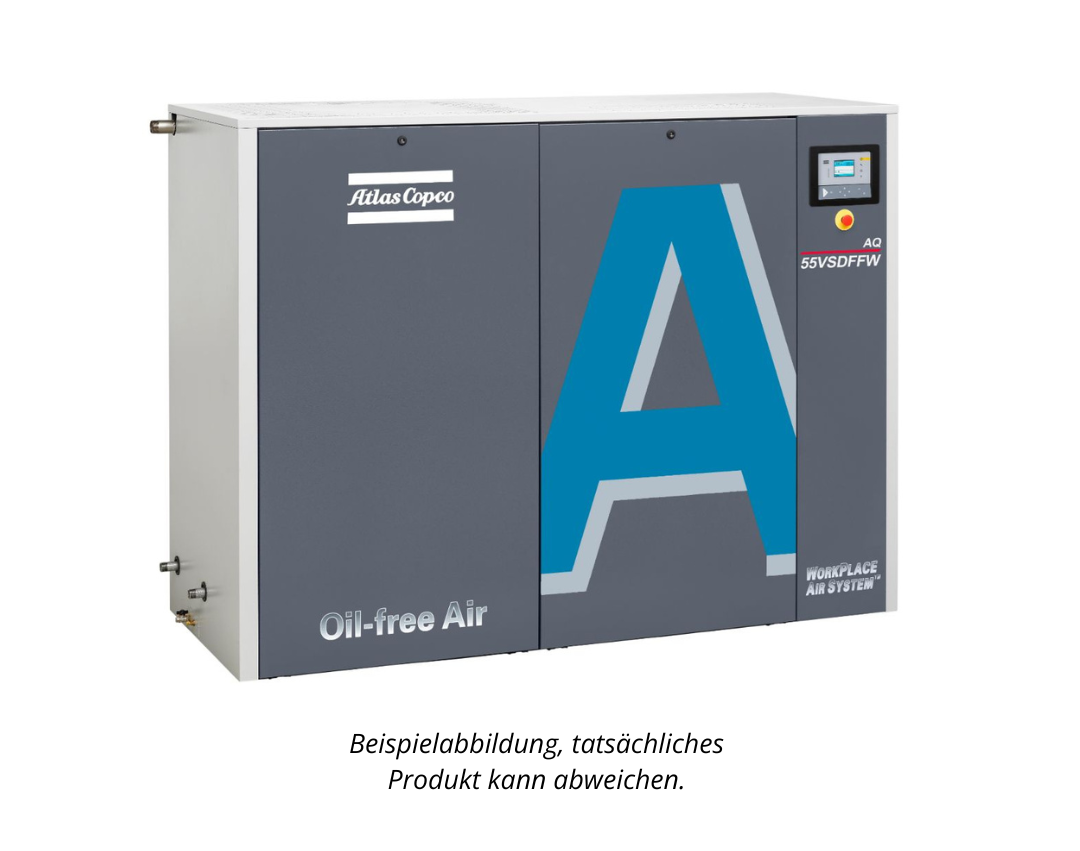

Bilder © Atlas Copco, das tatsächliche Produkt kann abhängig von der gewählten Ausstattung geringfügig vom Produktbild abweichen.

Spannung 400V / 50Hz
kW Leistung 22
Gewicht 740.0
Schallleistungspegel (LwA) 70.0
Druck (bar) 13.0
