Kompressor Typ Atlas Copco AQ 22 VSD FF

Bestellbar. Lieferbar in Kürze.
Art.-Nr.: 8153300051
69.030,00 € UVP zzgl. MwSt.
Regulärer Preis 44.869,50 € zzgl. MwSt.
53.394,70 € inkl. MwSt.
Regulärer Preis Aktionspreis
44.869,50 € zzgl. MwSt.

35% gespart

Sie haben Fragen zum Produkt?

Kontaktieren Sie uns!

Bestpreisgarantie

Datenblatt herunterladen

Ölfreier Schraubenkompressor Atlas Copco AQ 22 VSD FF

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig, wassereingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt, mit eingebautem Kältetrockner.



Technische Daten des Kompressors



Nutzbarer Volumenstrom bei Betriebsüberdruck:

3,75 bar: 21,5 – 62,1 l/s = 1,31 – 3,95 m3/min

6,75 bar: 22,5 – 65,5 l/s = 1,35 – 3,93 m³/min

9,75 bar: 22,5 – 54,2 l/s = 1,35 – 3,25 m³/min

12,50 bar: 21,8 – 41,7 l/s = 1,31 – 2,86 m³/min

Gesamt-Leistungsbedarf bei Betriebsüberdruck:

3,75 bar: 8,3 – 23,3 kW

6,75 bar: 10,5 – 28,6 kW

9,75 bar: 12,5 – 24,4 kW

12,50 bar: 14,5 – 24,8 kW

Drehzahlbereich bei Betriebsüberdruck:

3,75 bar: 2.500 – 6.700 min-1

6,75 bar: 2.500 – 6.617 min-1

9,75 bar: 2.500 – 5.617 min-1

12,50 bar: 2.500 – 4.700 min-1

Motornennleistung: 22 kW

Druck: max. 12,75 bar

Schalldruckpegel: 70 db(A)

Druckluftanschluss: G 1"

Spannung/Frequenz: 400 V / 50 Hz

Abmessungen: (Länge/Breite/Höhe): 1.967 / 974 / 1.500 mm

Gewicht: 800 kg



Lieferumfang des Kompressors

  • Stahlgrundrahmen für fundamentlose Aufstellung, mit Gabelstapleraufnahmen. Kompressor und Motor auf Grundrahmen elastisch gelagert.
  • Luftansaugfilter mit Zyklonabscheider und optischem Druckdifferenzindikator, Wirkungsgrad 99,9 % für Partikel ≥ µm.
  • Integrierter luftgekühlter Nachkühler mit integriertem Wasserabscheider und automatischem Kondensatablass.
  • Drehzahlgeregelter Kompressor mit Direktantrieb und angeflanschtem E-Motor
  • Schallhaube mit abnehmbaren Front- und Rückteilen aus Stahlblech, mit schalldämmender Stahlblechauskleidung und integriertem Schaltschrank
  • Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet und integriertem Frequenzumrichter, stahlblechgekapselt in Schutzart IP 54.
  • Kompressorsteuerung über stufenlose Drehzahlregelung (Elektronikon® MK V Graphic) und elektronischem Frequenzumrichter (Siemens).
  • Integrierte Multikompressorsteuerung als Option möglich.
  • Kältetrockner eingebaut.
  • Umkehr-Osmosesystem und Filteranlage.



Jeder Kompressor durchläuft einen Probelauf. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Der Kompressor entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

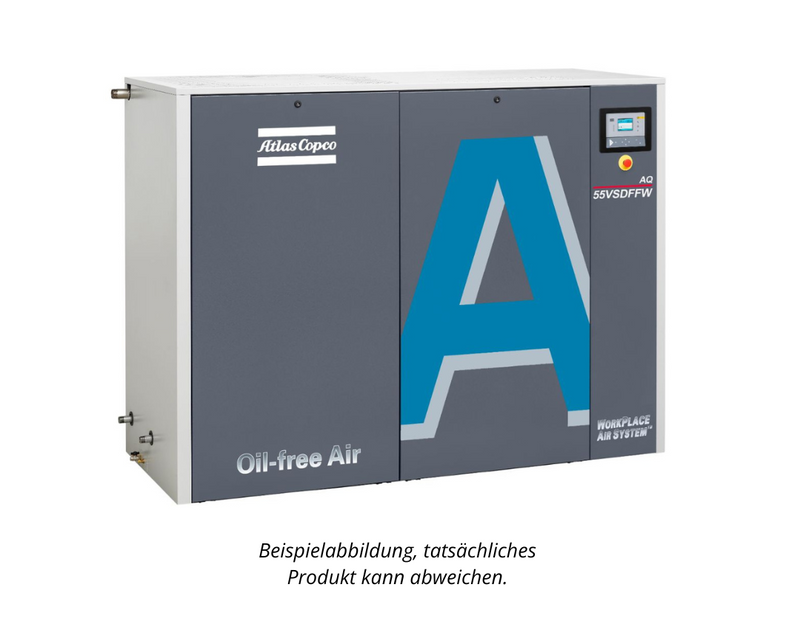

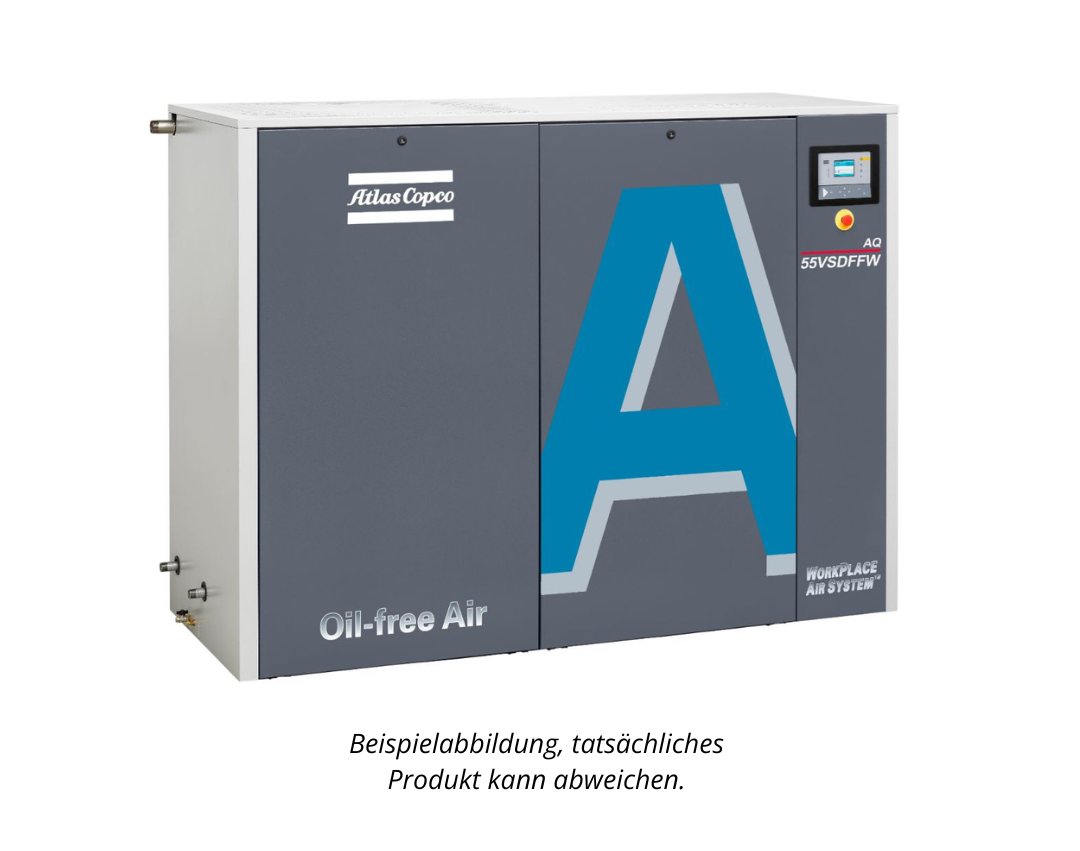

Bilder © Atlas Copco, das tatsächliche Produkt kann abhängig von der gewählten Ausstattung geringfügig vom Produktbild abweichen.

Spannung 400V / 50Hz
kW Leistung 22
Gewicht 800.0
Schallleistungspegel (LwA) 70.0
Druck (bar) 12.75
